EM22X系列数字量模块

EM223 32DI/32DO大点数 数字量模块

2019-05-14 11:36:11

产品说明:

●输入双向电磁隔离

●兼容设计,应用方便

●大容量、紧凑型,端子可插拔

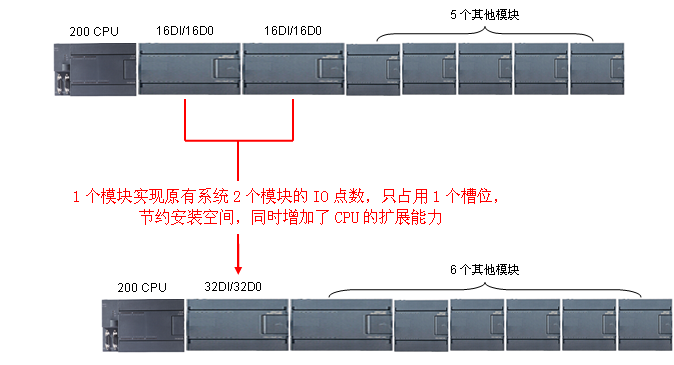

●单个PLC系统容量更大,而不增加安装空间,高性价比

 产品规格

型号EM223 32DI/32DO
产品图片
产品概述32点输入,32点晶体管输出
技术规格
订货号AU7 223-1BM22
输入特性
输入点数32
输入电压
●额度值24V DC
●“0”信号最大5V DC,1mA
●“1”信号最小15V DC,2.5mA
输入延时
●从0到1,最小1.2~4.8ms
●从1到0,最小1.2~4.8ms
输入特性NPN/PNP
输入电缆长度(屏蔽)500m
输入电缆长度(非屏蔽)300m
输出类型晶体管
输出点数32
输出电缆长度(屏蔽)500m
输出电缆长度(非屏蔽)300m
输出短路保护
最大灯负载5W
输出电流“1”0.5A
触点机械寿命--
触点电气寿命(额定负载)--
开关频率
●阻性负载,最大100HZ
●感性负载,最大0.5HZ
●灯负载,最大10HZ
●机械负载,最大--
绝缘测试电压500V DC
隔离
●通道与总线之间
●通道间
显示指示每通道输出绿色LED显示
工作温度0~60℃
尺寸(长×宽×高)138×80×62

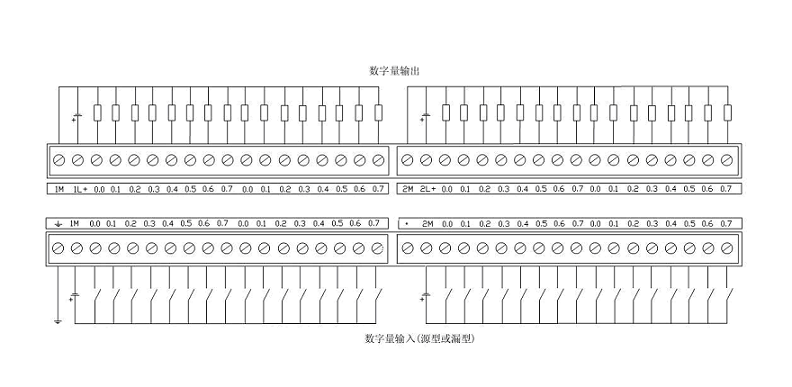

 接线图         EM223-1BM22接线图  订货数据

规格订货号
EM223数字量输入/输出模块、32点输入/32点输出、24VDC、晶体管型、输入光耦隔离AU7 223-1BM22
