TD420 文本显示器

产品特点:

●3.7 英寸单色,20个按键

●支持多种通信协议,使用面广泛

●具有密码保护功能、支持动态显示文本

●WELLVIEW编辑软件,简单易学

●具有报警列表功能,逐行实时显示当前报警信息

●按键都可被定义成功能键,功能强大

●带蓝色背景光STN液晶显示,使用寿命长





规格参数


显示

类型

黄绿色STN

使用寿命

20000小时以上,环境温度25℃,24小时运行

显示区域

192*64

亮度

电位器可调

文字设定

中文简体/繁体、英文(24字符×4行,即12汉字×4行)

字符大小

点阵字体、矢量字体

按键

20个

存储器

画面

64KB FlashROM

数据

1KB SRAM

接口

工程下载口

RS485(用西门子S7-200编程电缆下载)

通讯口

RS485/RS232

工程

组态软件

WELLVIEW V7.0以上






功能说明


电气特征

输入电压

DC24V

电压范围

DC22V~DC26V

消耗电流

小于140mA

允许失电

10ms以下(实际失电小于1s)

抗电压冲击

AC1000V,10mA,小于1分钟(信号与地间)

绝缘电阻

DC500V,10MΩ以上(信号与地间)

环境

运行温度

0℃~50℃

存储温度

-20℃~60℃

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

空气

无腐蚀性气体

结构

冷却方式

自然风冷

保护等级

前面板符合IP65

外部尺寸(mm)

172*94*30

面板开孔尺寸(mm)

163*85


通信接口定义


连接器(母头)

插针号

RS485/RS232

1

RS232-TX

2

电源地

3

RS-485信号B

4

--

5

逻辑地

6

--

7

+24V

8

RS-485信号A

9

RS232-RX

连接器外壳

机壳接地

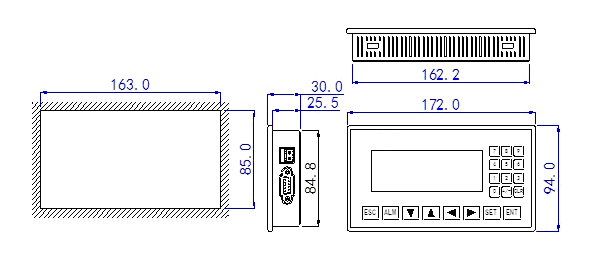

产品外形及尺寸(单位:mm)

订货数据


规格

订货号

TD420文本显示器,4行文本显示,STN显示屏,RS485或RS232接口,RS485口编程下载,支持西门子PPI、Modbus-RTU等通信协议

AU7 D04-TD420
