FAQ-如何修改/复位以太网型PLC的IP

2021-06-29 15:18:29

注:本文档仅适用于华茂欧特以太网型PLC

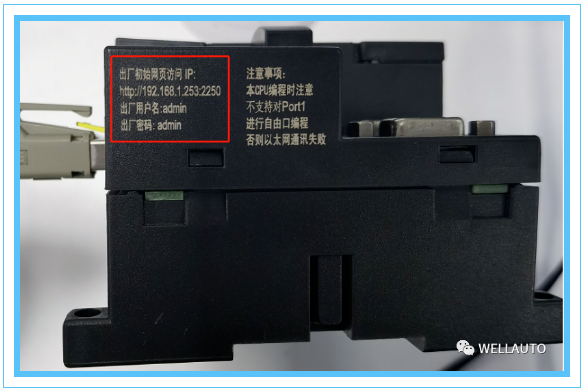

首次使用CPU时,可以在CPU外壳上查询出厂IP地址、用户名和密码:


若需要使用网口下载程序或与其他TCP从站通讯,我们需要将网口的拨码拨到ON


首先,我们需要确认两个事项:

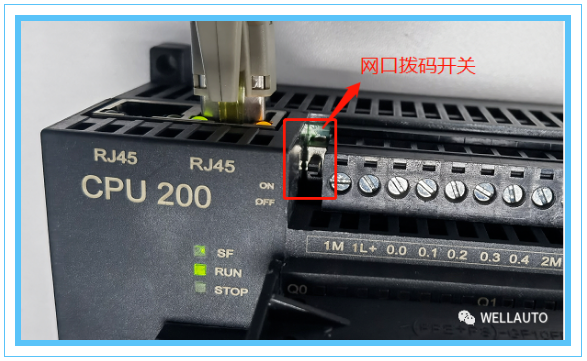

1、确认CPU的网口拨码开关已拨到ON,且CPUPORT1没有用作自由口通讯:

网卡和PORT1不能同时使用,且使用PORT1时,需要将拨码拨到OFF,支持同时使用网口和PORT1CPU型号,可在文档附录查询。

↓↓↓

一.修改IP地址

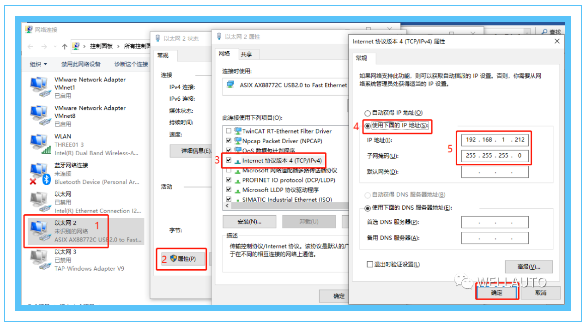

1、首先需要将电脑连接CPU所用的网卡IP,修改成1网段,网段与CPUIP网段保持一致:

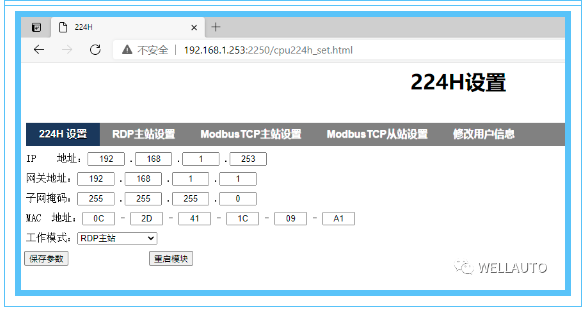

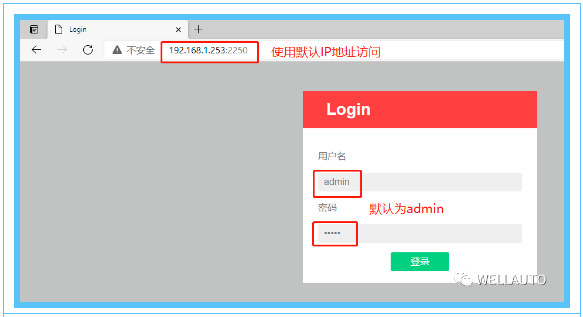

2、打开浏览器,输入CPU默认的IP地址192.168.1.253:22502250为固定端口,无需修改),访问CPU的网页:

注:若CPU的IP已经被修改过,则使用修改后的IP地址进网页。

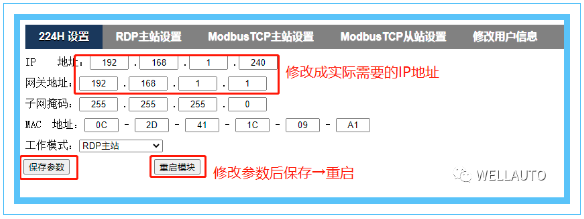

入网页后,在网页首页位置,将IP地址和网关地址修改为实际需要的地址,设置完之后需要点击保存→重启模块,参数在重启后生效:

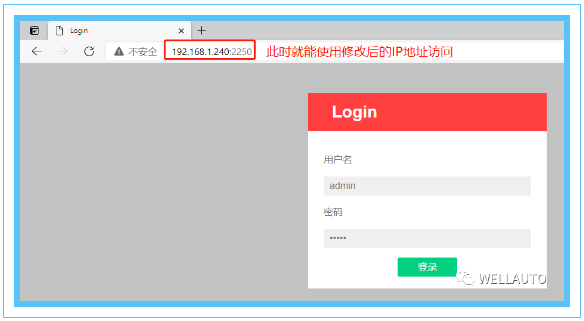

上图将IP修改为192.168.1.240,如需再访问网页设置参数,则使用192.168.1.240:2250(其中:2250为固定端口,无需修改)访问:


↓↓↓

二.复位IP地址

此操作主要应用在无法确认CPUIP时,通过以下操作,即可将IP复位成192.168.1.253

1、将需要复位IP地址的CPU通电;

2、将网口拨码从ON拨到OFF,此时CPU的指示灯会由RUN变成STOP

3、待CPU的指示灯RUN重新亮时,再将拨码从OFF拨到ON,此时CPU的指示灯会再由RUN变成STOP

4、待CPU的指示灯RUN重新亮时,将CPU断电重启,完成IP复位动作。

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆

附录 支持PORT1和网口同时使用的CPU型号

1AU7 288-LAH23-0XA0

2AU7 288-LBH23-0XA0

3AU7 288-MAH23-0XA0

4AU7 288-MBH23-0XA0

5AU7 284-2PH23-0XA0
