FAQ-如何通过网口给以太网PLC上/下载程序

2021-06-29 15:45:22

注:本文档仅适用于华茂欧特以太网型PLC


本文介绍电脑通过网线直连AU7-200系列以太网型PLC,如何上/下载程序。

◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆


首先,我们需要确认两个事项:

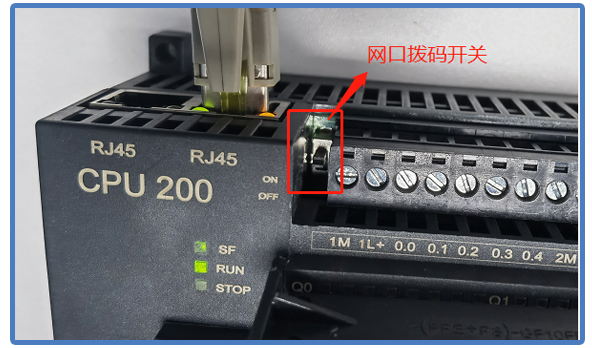

1、确认CPU的网口拨码开关已拨到ON,且CPUPORT1没有用作自由口通讯:


网卡和PORT1不能同时使用,且使用PORT1时,需要将拨码拨到OFF,支持同时使用网口和PORT1CPU型号,可在文档附录查询。

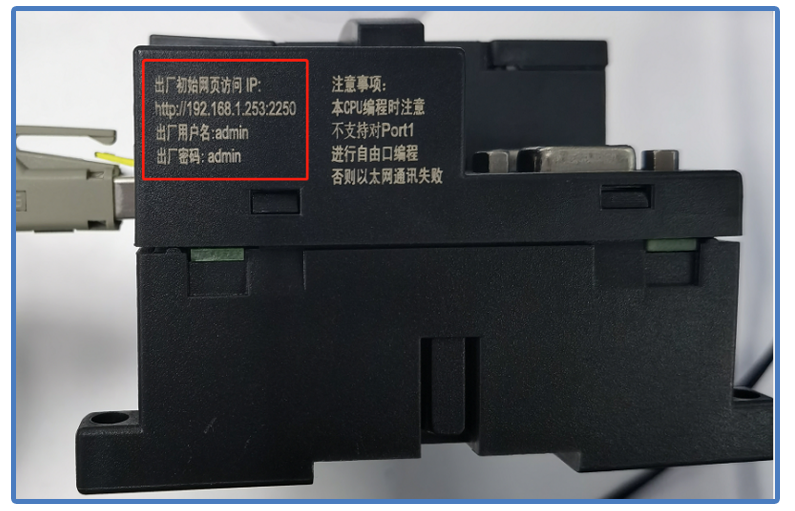

2、首次使用CPU时,可以在CPU外壳上查询出厂IP地址、用户名和密码:


▽▽▽

/下载程序

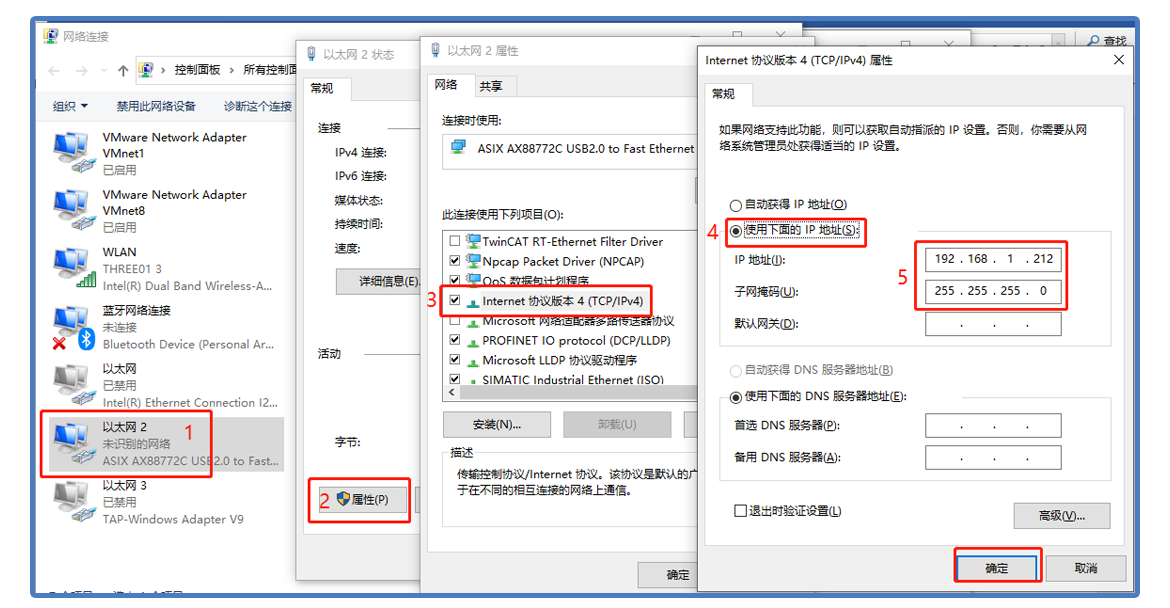

1、首先需要将电脑连接CPU所用的网卡IP,修改成1网段,网段与CPUIP网段保持一致:


2、打开STEP7-SP9编程软件,设置PG/PC接口;

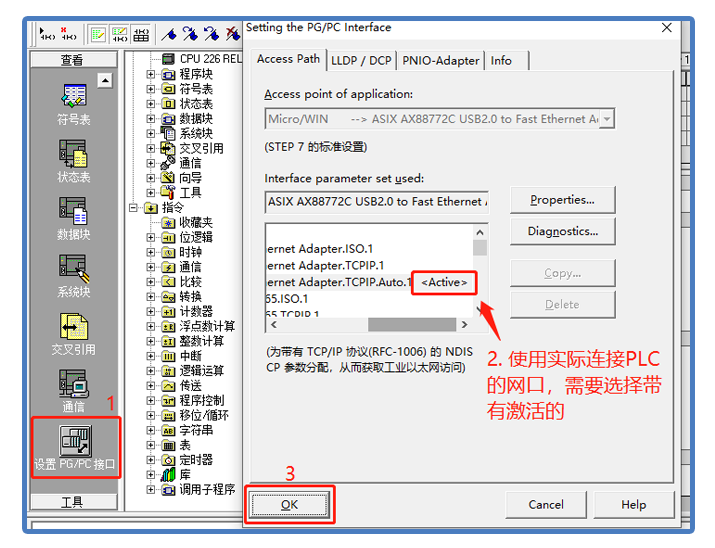

选择电脑实际连接PLC用的网卡,且带有<激活>的网卡,点击确认:

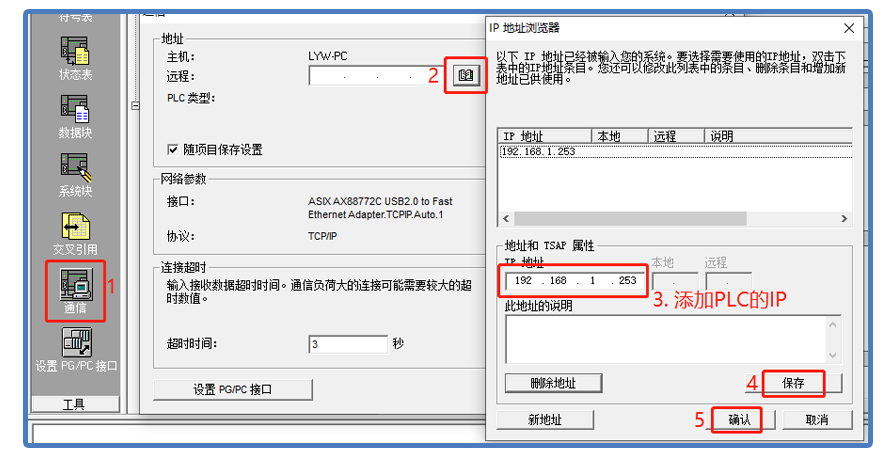

3、打开软件里的通信界面,添加PLCIP地址:

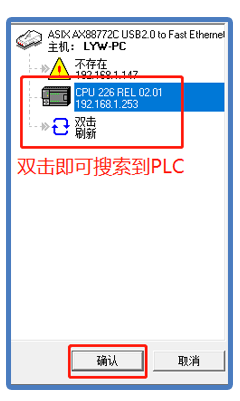

4、添加IP地址后,双击“刷新”,如果能显示当前 CPU 信息,则表示通信正常,选中当前 CPU,即可正常使用;若不能成功搜索出 CPU,请检查CPU 的网络和参数设置或者线路的连接。


▽▽▽

附录 支持PORT1和网口同时使用的CPU型号

1AU7 288-LAH23-0XA0

2AU7 288-LBH23-0XA0

3AU7 288-MAH23-0XA0

4AU7 288-MBH23-0XA0

5AU7 284-2PH23-0XA0

----------------END--------------
