【FAQ】华茂欧特SM877-CCL快速连接三菱L型PLC

2022-06-13 14:44:35

FAQ主要介绍华茂欧特SM877-CCL三菱L02CPU通过CC-Link IEF Basic通讯,实现三菱PLC华茂欧特SM877-CCL后面扩展模块的控制。

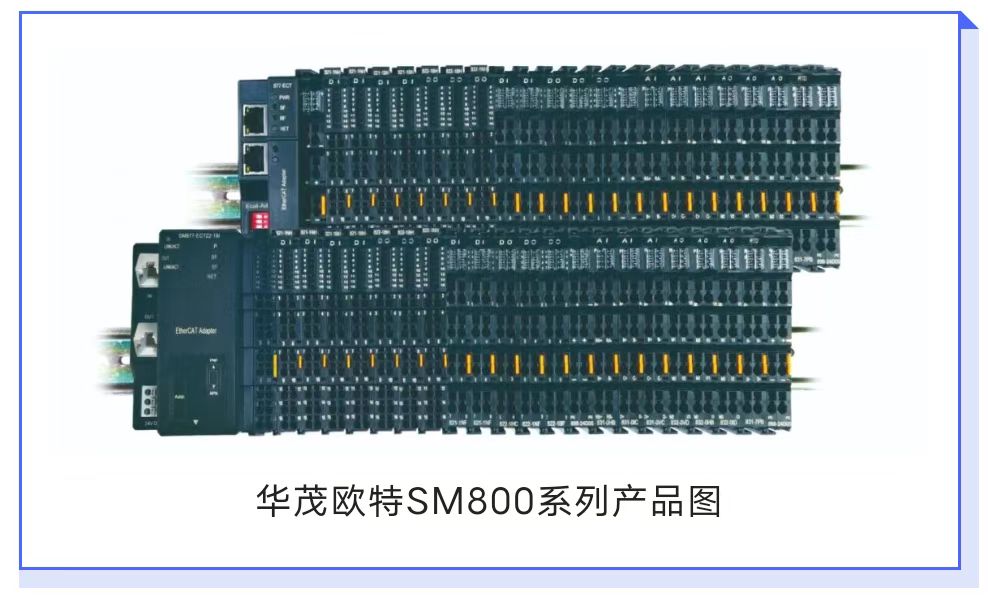

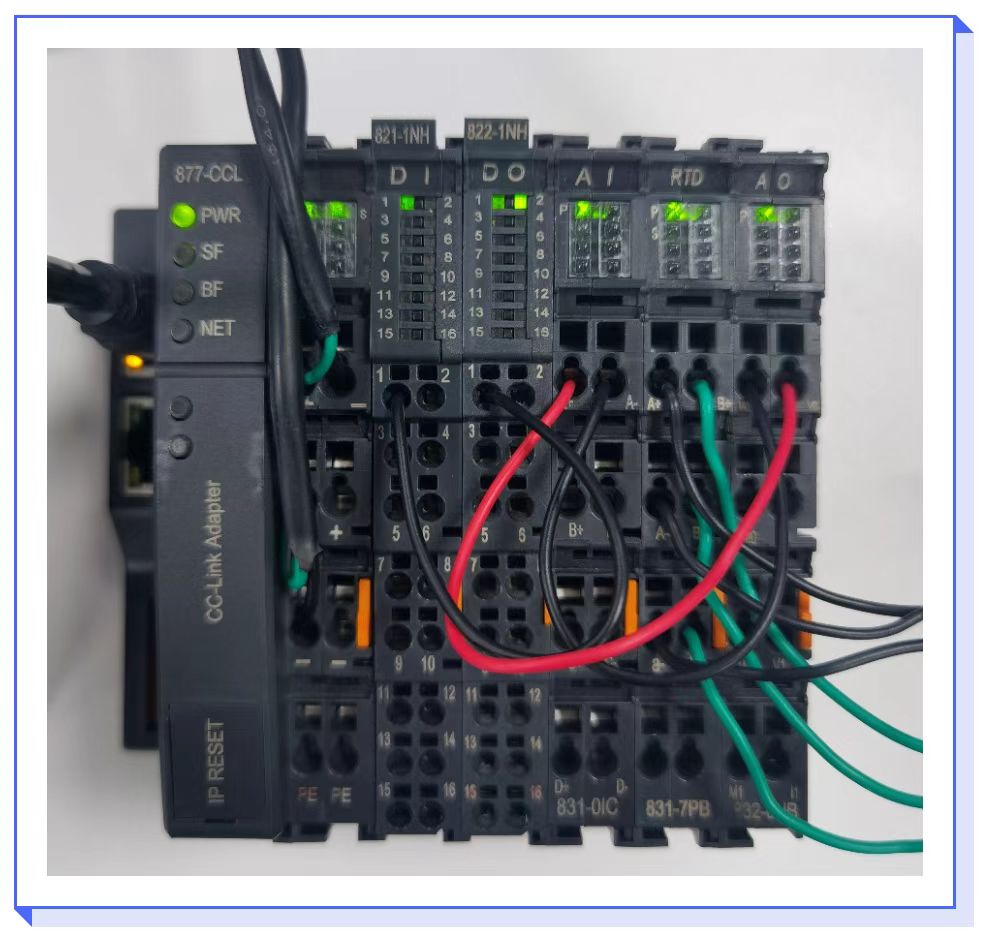

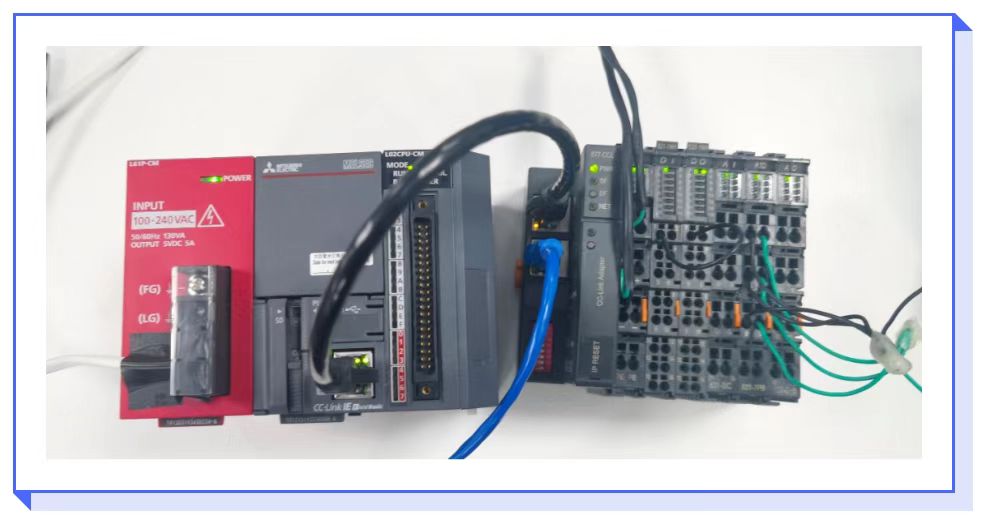

使用模块的组合为:SM877-CCL+821-1NH+822-1NH+831-7PB+831-0IC+832-0HB


1、使用示例

1.1 华茂欧特SM877-CCL参数设置

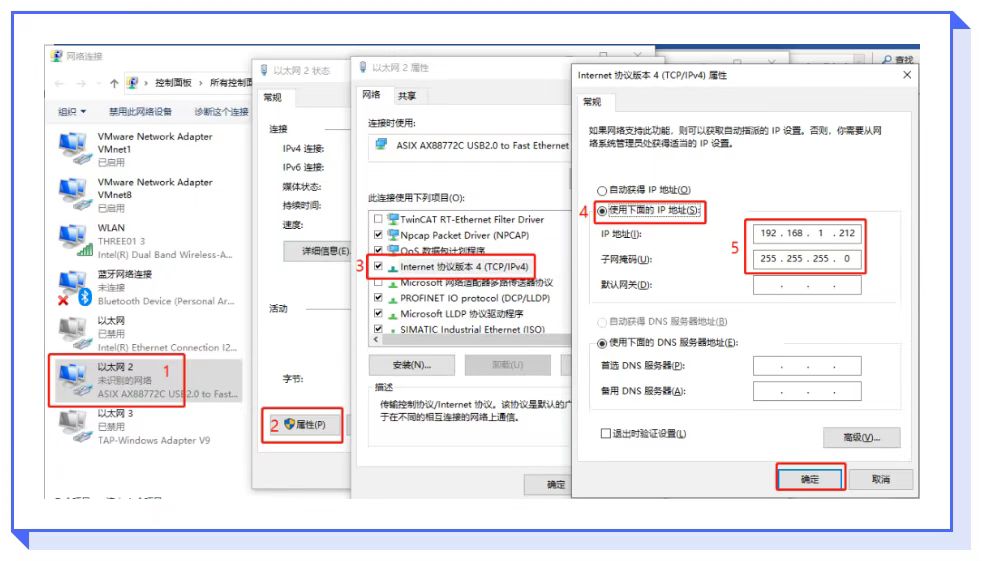

设置电脑本地IP地址,因为华茂欧特SM877-CCL模块的默认访问网页的IP192.168.1.253,模块初始使用时,本地连接的IP与模块IP必须在同一网段才能实现直连的正常通讯,故需更改电脑本地连接的IP地址;

注:耦合器出厂默认两个IP地址,192.168.1.253:用于访问网页,且任何时候都能使用此IP访问(包括忘记IP时);192.168.3.253:用于与CPU通讯的IP,可通过在网页上修改。

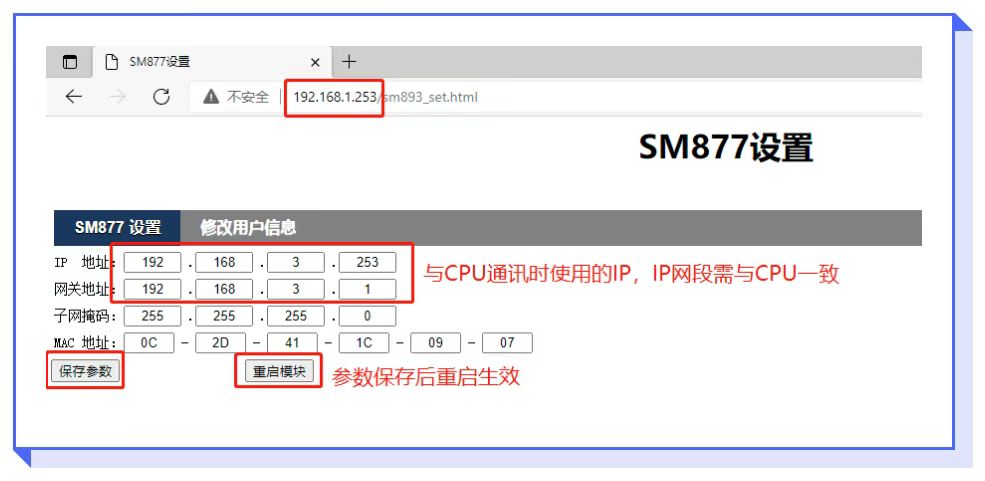

设置完电脑本地IP后,将华茂欧特SM877-CCL模块与电脑通过网线连接,打开浏览器(IE浏览器或者360浏览器都可以),在地址栏中输入192.168.1.253,然后回车进入到华茂欧特SM877-CCL的网页参数设置页面,如下图所示:


1.2 L02CPU参数配置

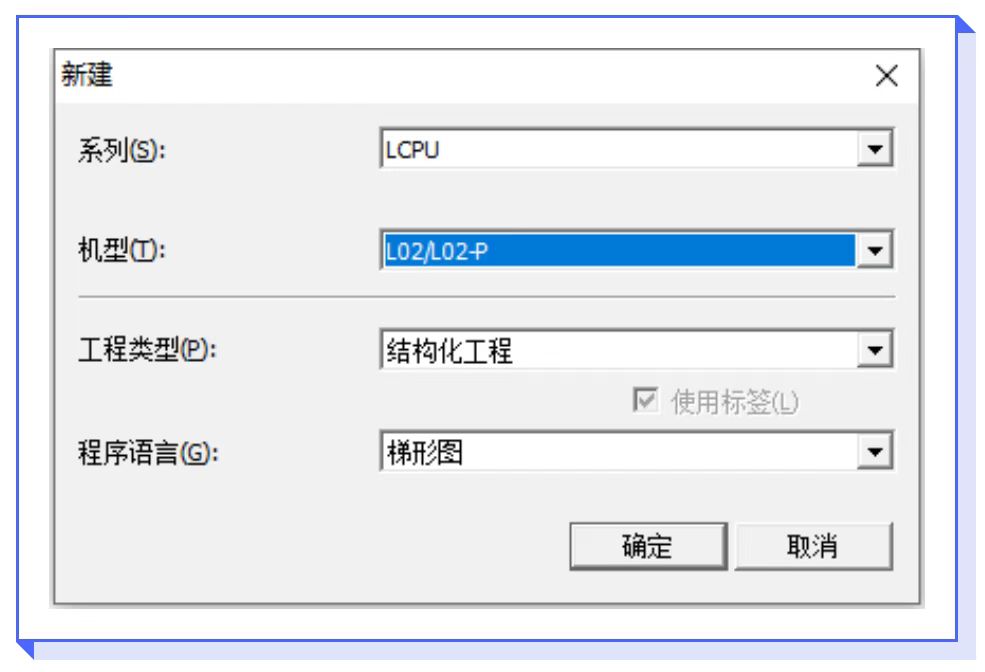

打开GX Works2,选择相应的CPU型号。

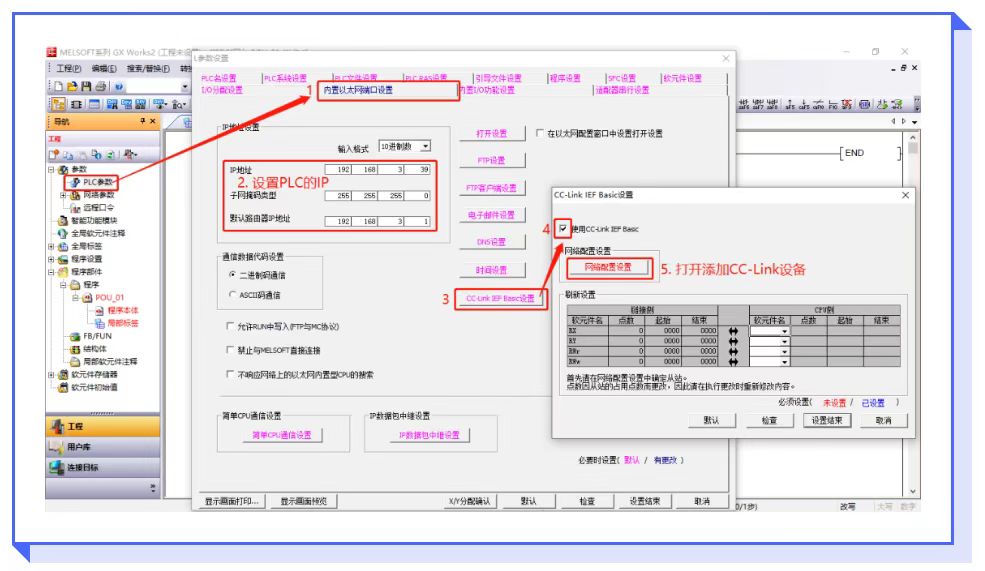

打开PLC参数”→选择“内置以太网端口设置”,在此窗口设置PLCIP地址,然后打开“CC-Link IEF Basic设置”→“网络配置设置”中添加CC-Link设备:

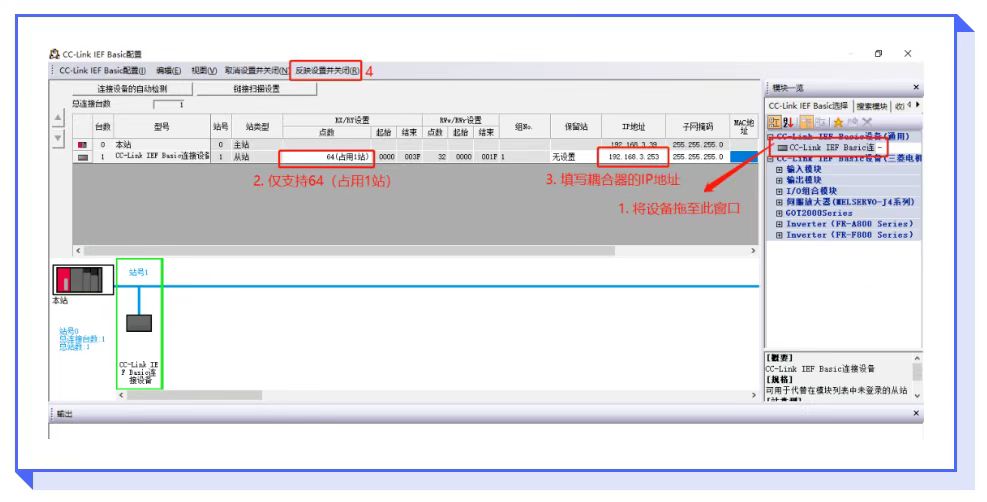

添加CC-Link设备后,设置点数(华茂欧特SM877-CCL暂仅支持的点数为64(占用1站)),填写耦合器的IP地址,设置完成后,点击“反映设置并关闭”:

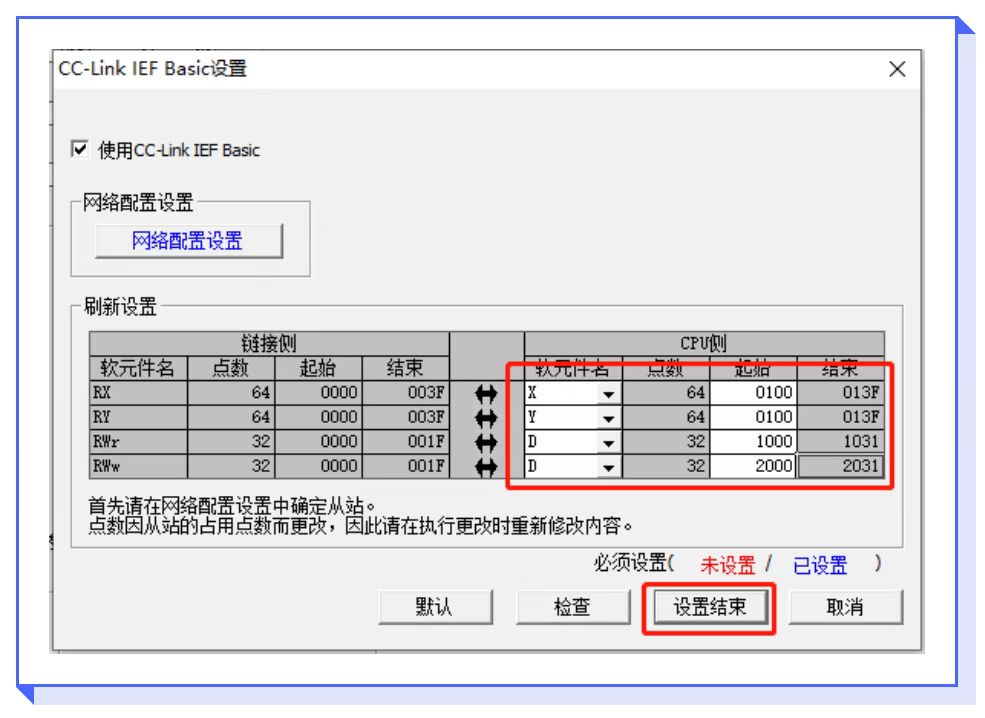

在添加完CC-Link设备后,重新返回“CC-Link IEF Basic设置”界面,在CPU侧设置耦合器映射到CPU本地的地址:

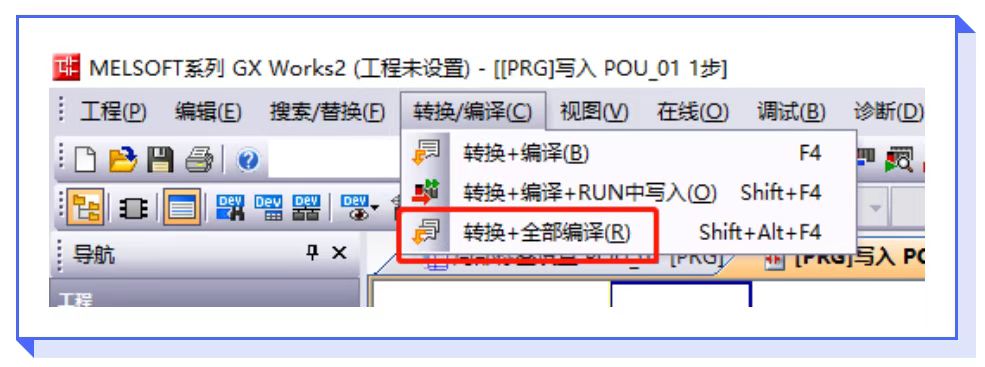

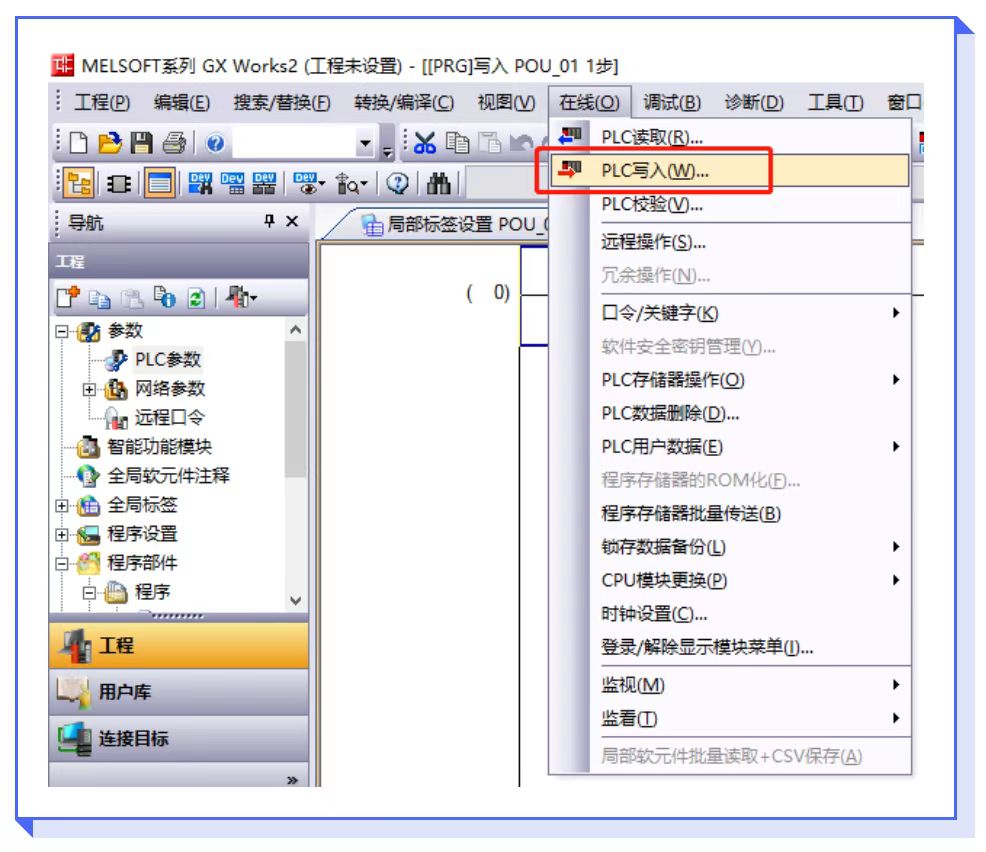

将工程全部编译后下载致控制器:



2、数字量IO地址说明

注:最大支持DI64点,最大支持DO64点。

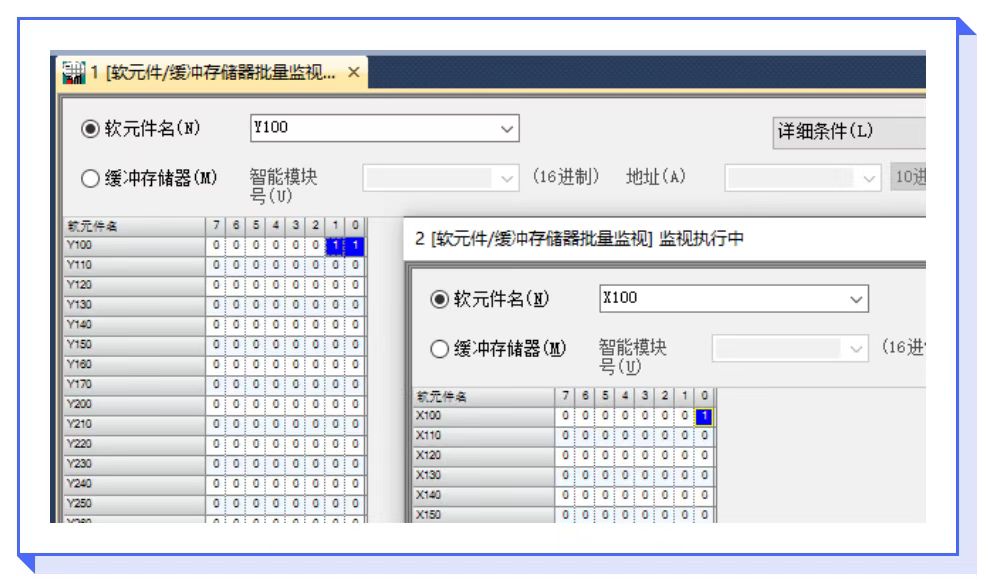

L02参数配置的DIDO分别映射到X100Y100,因此X100-X117对应821-1NHI0.0-I1.7Y100-Y117对应822-1NHQ0.0-Q1.7



3. 模拟量IO地址说明

注:最大支持AI16路,最大支持AO16点。

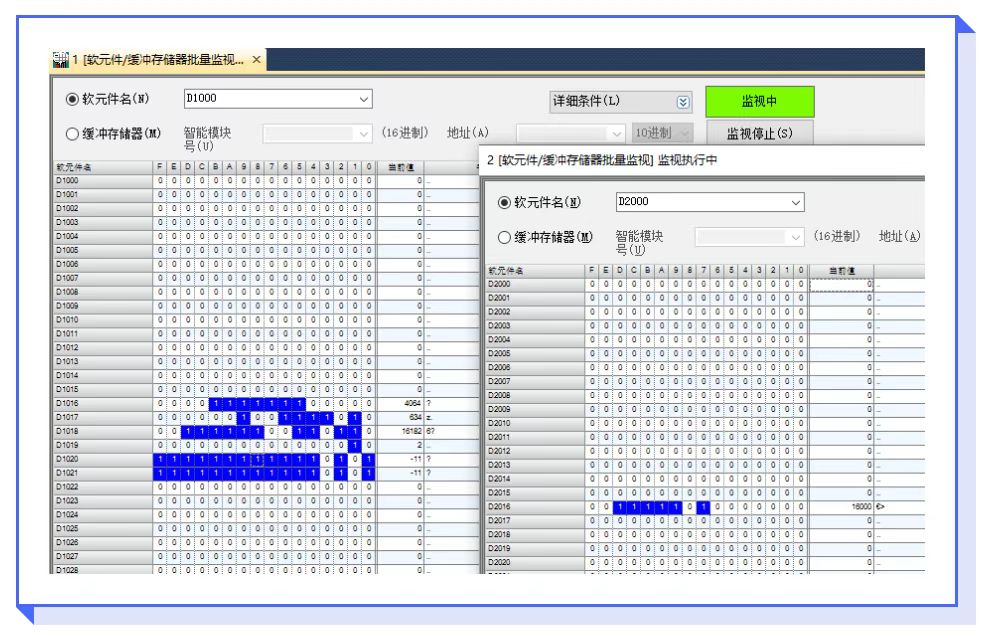

Fx-5U参数配置的AIAO分别映射到D1000D2000,由于模拟量输入和模拟量输出均预留了16个通道地址用于配置参数,因此D1000-D1015为模拟量输入参数设置地址,D2000-D2015为模拟量输出参数设置地址,D1016-D1017对应831-7PB的通道A-通道BD1018-D1021对应831-0IC的通道A-通道DD2016-D2019对应832-0ID的通道A-通道D



附录一地址对应说明

以映射地址DIX100DOY100AID1000AOD2000为例:

IO类型

L02CPU映射地址

SM877-CCL


设置起始地址

读写地址


数字量输入

X100

X100

I0.0



X101

I0.1





X177

I7.7

数字量输出

Y100

Y100

Q0.0



Y101

Q0.1





Y177

Q7.7

模拟量输入

D1000

D1016

通道1输入值





D1031

通道16输入值

模拟量输出

D2000

D2016

通道1输出值





D2031

通道16输出值

模块状态

D1000

D1000

槽号1模块状态

0:模块正常

1:模块总线错误

2:模块未接电源





D1015

槽号16模块状态

0:模块正常

1:模块总线错误

2:模块未接电源

模块参数配置(量程/类型等)

D2000

D2000

槽号1模块量程/类型配置

具体配置详见产品使用手册





D2015

槽号16模块量程/类型配置

具体配置详见产品使用手册
