替代西门子IM360和IM361模块方案
发布时间:2019-05-13 15:10:11 来源:wellauto德国西门子 (SIEMENS)公司生产的西门子PLC在我国的应用相当广泛,在冶金、化工、印刷生产线等诸多领域都有广泛应用,为此,我深圳欧特科技秉承科技为先,实干工控的精神,努力为国产PLC的强大而努力。下面我们主要介绍我司生产替代西门子IM360和IM361这两个型号的模块方案。
西门子360扩展机架主站模块,最多挂载三个361从站扩展机架,连接在300 主机后使用,这一方案扩展能力比153模块小,目前仅限300系统使用,考虑到成本因素和我国目前市场实情,欧特科技成功开发类似方案,成功使用在200系统中,IM260扩展机架主站摸块与IM 261扩展机架从站模块配套使用,占用CPU后插槽,电气接口为RS485,最多可扩展两个IM261从站,每个261从站最多扩展7个模块、最大支持128路数字量输入/输出和64路模拟量输入/输出,在最大程度上实现远程I/O控制,排线简单,接线方便。不仅适用于AU7-200主机,同时与西门子系列S7-200完全兼容,并申请了新型实用型专利。
1、硬件说明:
主站与从站拨码开关设置
IM260和IM261的SW5和SW6 DIP开关用于设置波特率,如下表:
注:主站与从站的波特率设置相同才能通讯。
DIP开关状态 | 波特率(bps) | |
SW5 | SW6 | |
OFF | OFF | 9.6K |
ON | OFF | 19.2K |
OFF | ON | 115.2K |
ON | ON | 512K |

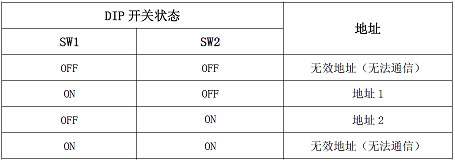

IM261从站的SW1 和SW2 DIP开关用于设置从站地址,如下:
注:主站不需要设置此2位DIP开关,请保持为“OFF”。从站的DIP开关设置地址必须与程序中从站地址对应,否则通信会出现错误。
2、通讯距离

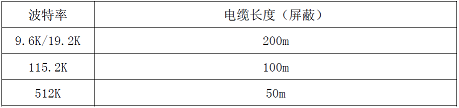

实现正常通讯,通讯电缆的最大长度与波特率的设置有关系,如下表所示:
注:通信电缆需带屏蔽层的双绞铜芯线(如:西门子的DP紫色电缆).
结束语:采用200CPU+IM260+IM261机架扩展模块分布式系统,降低了成本,性价比较高,分布式远距离I/O控制,排线简单,问题查询方便,解决了远距离接线不方便的问题,考虑到成本因素和我国目前市场实情,这一解决方案试用于水处理、冶金、电力、汽车等各类行业。
