注：本文档仅适用于华茂欧特以太网型PLC。

本文介绍电脑通过网线直连AU7-200系列以太网型PLC，如何上/下载程序。

首先，我们需要确认两个事项：

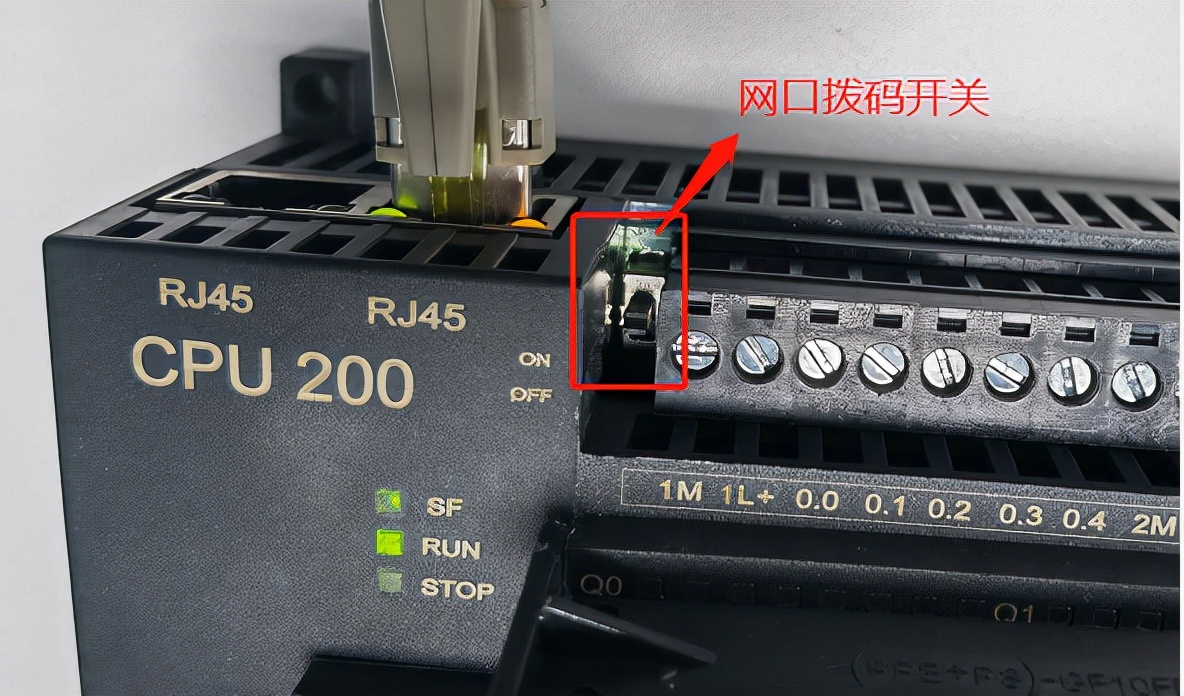

1、确认CPU的网口拨码开关已拨到ON，且CPU的PORT1没有用作自由口通讯：

网卡和PORT1不能同时使用，且使用PORT1时，需要将拨码拨到OFF，支持同时使用网口和PORT1的CPU型号，可在文档附录查询。

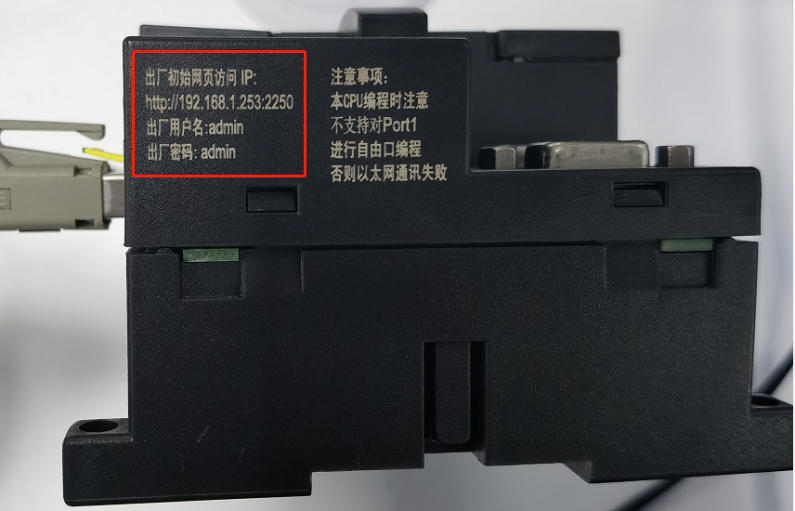

2、首次使用CPU时，可以在CPU外壳上查询出厂IP地址、用户名和密码：

上/下载程序

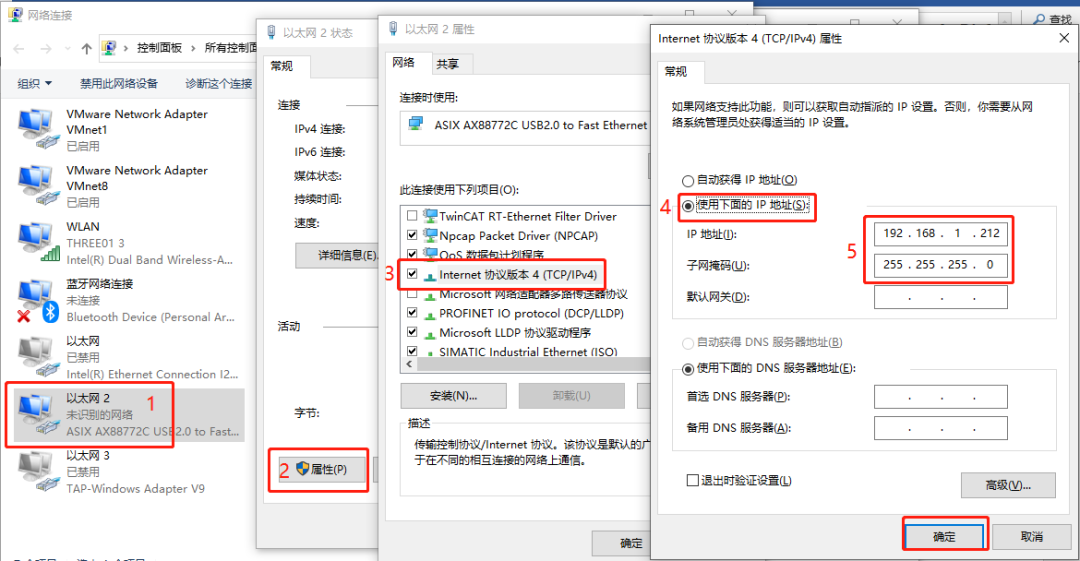

1、首先需要将电脑连接CPU所用的网卡IP，修改成1网段，网段与CPU的IP网段保持一致：

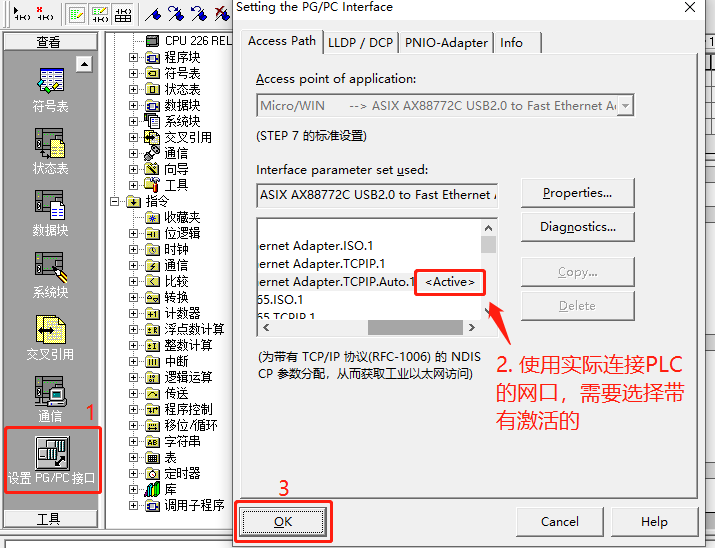

2、打开STEP7-SP9编程软件，设置PG/PC接口；

选择电脑实际连接PLC用的网卡，且带有<激活>的网卡，点击确认：

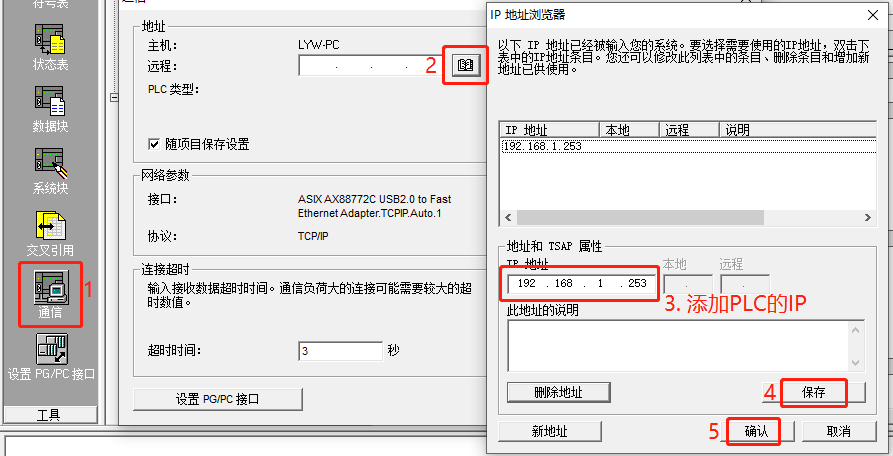

3、打开软件里的通信界面，添加PLC的IP地址：

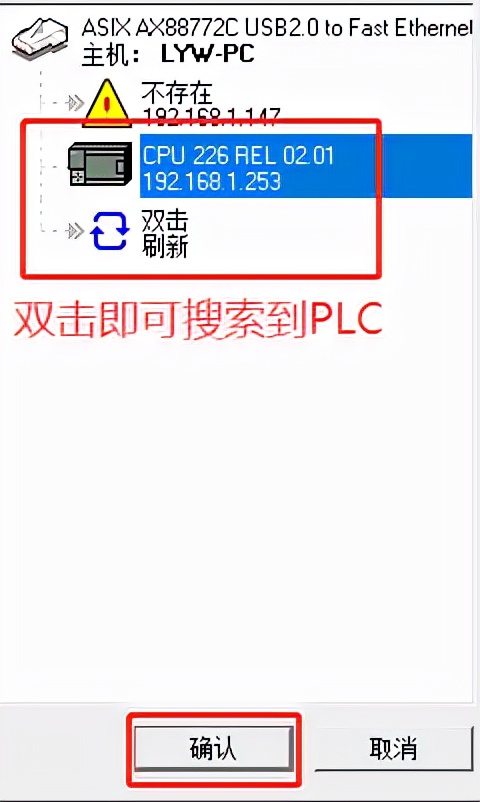

4、添加IP地址后，双击“刷新”，如果能显示当前 CPU 信息，则表示通信正常，选中当前 CPU，即可正常使用；若不能成功搜索出 CPU，请检查CPU 的网络和参数设置或者线路的连接。

附录 支持PORT1和网口同时使用CPU型号

1、AU7 288-LAH23-0XA0

2、AU7 288-LBH23-0XA0

3、AU7 288-MAH23-0XA0

4、AU7 288-MBH23-0XA0

5、AU7 284-2PH23-0XA0
