EM231热电偶温度测量模块
产品说明:
● 4/8/16TC输入
● 先进滤波算法，采样更稳定
● 高性价比、可靠
● 兼容设计，应用方便
产品规格
型号 | EM231 热电偶测量模块 | |
产品图片 |
| |
产品概述 | 4通道TC输入 性能稳定、抗干扰性能强 | 8通道TC输入 性能稳定、抗干扰性能强 |
技术规格 | ||
订货号 | AU7 231-7PD22 | AU7 231-7PF22 |
输入点数 | 4 | 8 |
输入类型 | 热电偶 | |
额定供电电压 | 24V DC | |
供电极性保护 | 支持 | |
最大可持续电压 | 30V DC | |
输入范围 | 热电偶类型（任选一种）：S/T/R/E/N/K/J； 电压范围：±80mV | |
测量原理 | Sigma-Delta | |
数据字 | -- | |
分辨率 | ||
温度 | 0.1℃/0.1℉ | |
电压 | -- | |
电阻 | 15位+符号位 | |
测量转换时间 | 小于400ms | 小于800ms |
共模抑制 | 85dB，DC -50HZ/60HZ/400HZ | |
导线长度 | 最长100m到现场 | |
导线回路电阻 | 最大为20Ω | |
输入阻抗 | ≥10MΩ | |
基本误差 | ≤0.1%FS | |
一致性 | 0.05%FS | |
冷端误差 | -- | |
隔离 | ||
●通道与总线之间 | 有 | |
●电源与总线之间 | 有 | |
●通道与电源之间 | 有 | |
显示指示 | 电源供电绿色LED显示 | |
工作温度 | 0~60℃ | |
尺寸 （长×宽×高） | 71×80×62 | |
接线图

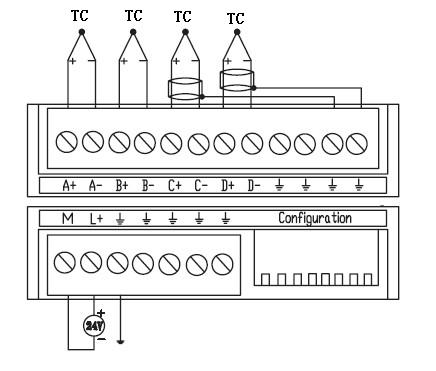

EM231-7PD22接线图

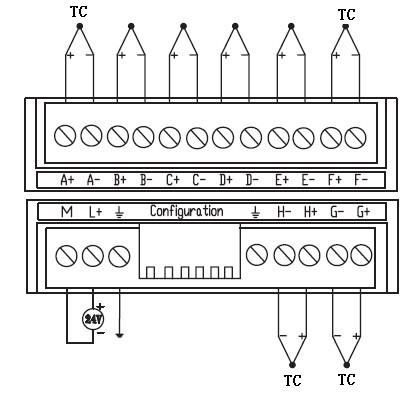

EM231-7PF22接线图
配置设置
●热电偶测温模块配置开关表：
热电偶类型 | SW1 | SW2 | SW3 |
J (缺省) | 0 | 0 | 0 |
K | 0 | 0 | 1 |
T | 0 | 1 | 0 |
E | 0 | 1 | 1 |
R | 1 | 0 | 0 |
S | 1 | 0 | 1 |
N | 1 | 1 | 0 |
+/- 80mV | 1 | 1 | 1 |
选择项目 | EM231-7PD | EM231-7PF | ||
开关位置 | 设置 | 开关位置 | 设置 | |
断线检测方向 | SW5 | 0:正标定(+3276.7度) 1:负标定(-3276.8度) | SW4 | 0:正标定(+3276.7度) 1:负标定(-3276.8度) |
是否进行断线检测 | SW6 | 0：是，1：否 | 固定为进行断线检测 | |
测量单位选择 | SW7 | 0：摄氏度，1：华氏度 | SW5 | 0：摄氏度，1：华氏度 |
是否进行冷端补偿 | SW8 | 0：是，1：否 | SW6 | 0：是，1：否 |
注：所有温度测量模块变更设置后需断电重启才能生效。
AU7-200系列8TC温度测量模块软件读值地址
AU7 231-7PF输入模块的软件读值地址为VW，根据扩展模块的不同位置，其地址也不相同。计算方法如下：
VWx = 槽位号 × 64 + 输入通道号 × 2
槽位号：CPU后的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推
输入通道号：输入通道共8路，从A至H，对应的编号为0至7
地址表如下：
VWx | 通道 0 | 通道 1 | 通道 2 | 通道 3 | 通道 4 | 通道 5 | 通道 6 | 通道 7 |
槽位 0 | VW0 | VW2 | VW4 | VW6 | VW8 | VW10 | VW12 | VW14 |
槽位 1 | VW64 | VW66 | VW68 | VW70 | VW72 | VW74 | VW76 | VW78 |
槽位 2 | VW128 | VW130 | VW132 | VW134 | VW136 | VW138 | VW140 | VW142 |
槽位 3 | VW192 | VW194 | VW196 | VW198 | VW200 | VW202 | VW204 | VW206 |
槽位 4 | VW256 | VW258 | VW260 | VW262 | VW264 | VW266 | VW268 | VW270 |
槽位 5 | VW320 | VW322 | VW324 | VW326 | VW328 | VW330 | VW332 | VW334 |
槽位 6 | VW384 | VW386 | VW388 | VW390 | VW392 | VW394 | VW396 | VW398 |
订货数据
规格 | 订货号 |
EM231温度测量模块、4通道输入、热电偶测量、总线隔离 | AU7 231-7PD22 |
EM231温度测量模块、8通道输入、热电偶测量、总线隔离 | AU7 231-7PF22 |
-
