工艺流程:

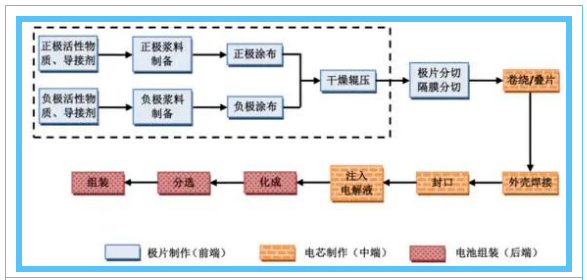

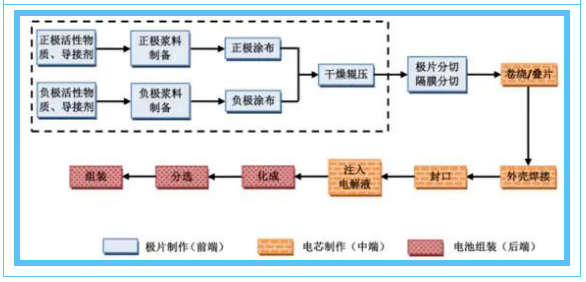

众所周知,动力电池制造工艺流程包括了匀浆、涂布、模切、叠片、绕卷、化成、分容等工序。




而在电池焊接装配精度高,且要求光束在工件上的位置精准。传统激光焊接还存在焊接气孔、飞溅、高系铝焊缝裂纹等难题。因此,在动力电池高安全性、高一致性趋势下,激光焊接已经成为动力电池生产中不可或缺的标准工艺。



应用案例:

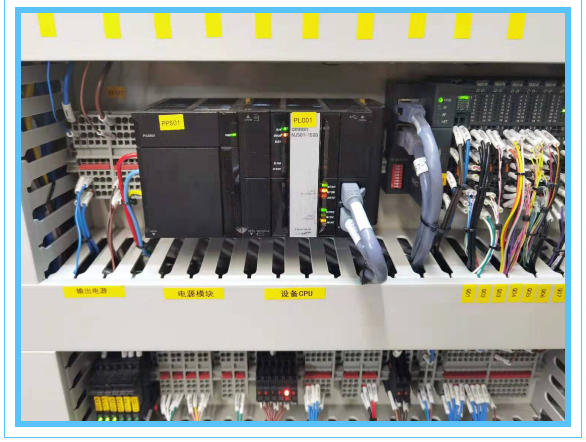

在激光焊接设备中,主体部分,采用欧姆龙主机扩展AU7 800 EtherCAT分布式IO模块,AU7 800系列I/0通道采用隔离,有效地抑制了外部的干扰源对PLC的影响;对供电电源及线路采用了多种形式的滤波,从而消除或抑制了高频干扰。

输入模块接收来自设备的各种控制信号,如限位开关、操作按钮、选择开关、行程开关以及其他一些传感器的信号。通过EtherCAT将这些信号转换成中央处理器能够识别和处理的信号,并存到输入映像寄存器。运行时CPU从输入映像寄存器读取输入信息并进行处理,将处理结果存放到输出映像寄存器

输出模块用于驱动电磁阀、接触器、指示灯等被控设备的执行元件。


一、应用设备


激光焊接设备


二、系统方案


系统方案图

三、产品特点

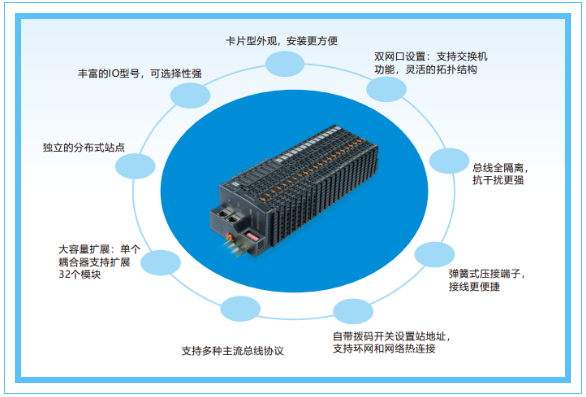

SM800系列产品特点
