【应用分享】IM600S在气体检测设备中的应用

2021-07-16 15:57:33

还在被SMART200扩展模块的能力限制IO容量吗?

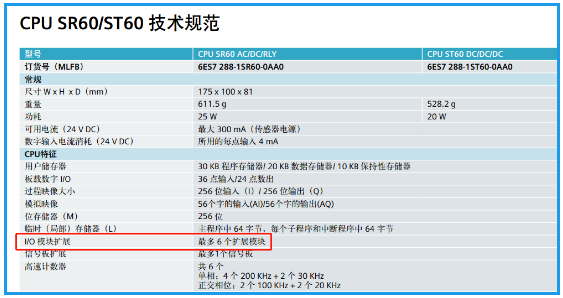

从技术规格中可发现SMART200的扩展能力非常有限,仅扩展6个IO模块,也就是最多扩展96DI/96DO/48AI/24AO。这个扩展能力,对于SMART200整体的性能而言,可以说是大材小用……

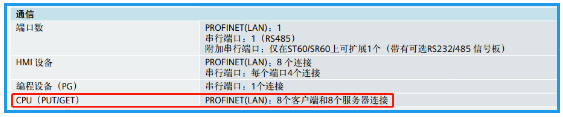

继续往下看,尽管本体最多扩展6个IO,但我们可以发现SMART200通过GET/PUT可以连接8个客户端和8个服务器。


因此,利用SMART200这一性能,华茂欧特推出用通讯的方式来扩展IO的IM600S系列产品,通过此方式,可实现扩展56IM600S系列IO模块,并且DI/DO模块最大点数均为32点,算下来整套可扩展近1600DI,比用SMART200扩展SMART IO模块的能力,小编相信在这里也不用继续算啦~~~

接下来让我们进一步了解神奇的IM600S模块,以及在化工厂气体监测报警设备中的应用。

【解密IM600S】

1、如何实现扩展56个模块

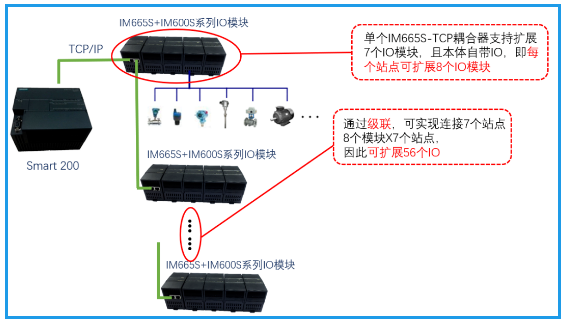

SMART200通过TCP/IPIM665S-TCP耦合器通讯,单个IM665S-TCP支持扩展7个IM600S系列IO模块,由于IM665S-TCP耦合器还自带IO点,从而实现单个站点支持扩展8个IO模块。其次,通过级联的方式,SMART200连接7个站点,因此得到SMART200可扩展56IO模块的非凡扩展能力。


2、想要扩展更多怎么办?

那就采用机架扩展+耦合器扩展的方式,可实现扩展69个IO模块,包括扩展SMART200系列5个IO模块。

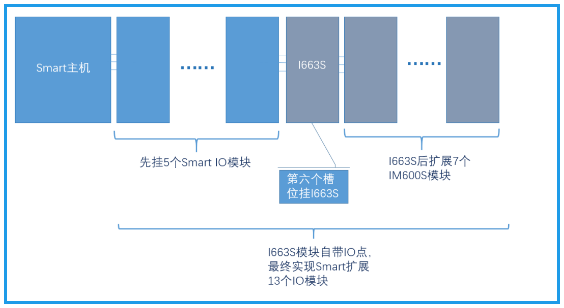

首先,通过背板总线扩展5个SMART200 IO模块,在第六个槽位放置IM663S-EM机架扩展模块,通过此模块,可扩展7个IM600S系列IO模块,IM663S-EM机架扩展模块同样是自带IO点,因此,SMART200通过背板总线扩展了13个IO模块。

再通过SMART网口扩展56个IM600S系列IO模块,最大即可扩展69个IO模块。


【应用案例】---在化工厂气体监测报警设备中的应用

在气体检测报警设备中,针对化工厂的易燃易爆气体、有毒气体、粉尘等进行检测,通过传感器检测含量,再将数值传给PLC,再通过检测到的气体含量,做出相应的声、光故障报警。因此,会用到较多的模拟量IO通道。

此气体报警设备中,需要用到160路模拟量输入,若是采用SMART200系列IO模块,单一个模拟量输入点数,就无法达到扩展要求。因此,客户采用华茂欧特IM600S系列解决方案,在原有通过背板总线扩展的系统上,再添加IM665S-TCP耦合器,实现扩展21个IO模块。

【相关产品介绍】

整体IM600S系列模拟量IO模块,模块集成度高,体积小。采用V区寻址,更符合工程师的使用习惯。

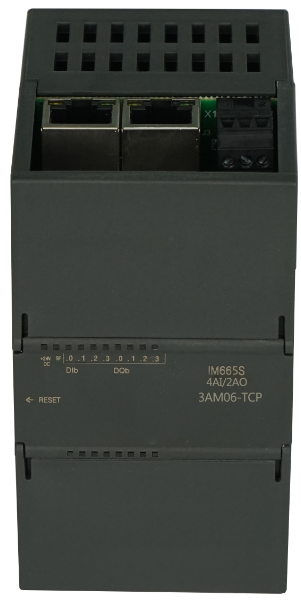

1、AU7 I665S-3AM06-TCP 通信耦合器


输入类型:4路模拟量电压输入

输出类型:2路模拟量输出(±10V或0~20mA)

模拟量满量程:-32000~32000或-27648~27648(可选)

读取地址:V区寄存器

通信接口:2个RJ45网口,具有交换机功能

支持协议:S7-TCP/IP或Modbus-TCP/IP

默认IP:192.168.2.253

参数设置:通过网页修改

扩展能力:可扩展7个I600S模块

工作电源:24V DC

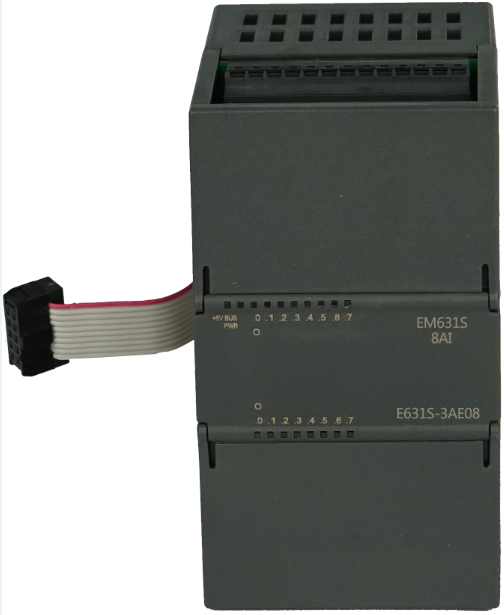

2、AU7 E631S-3AE08  模拟量输入模块


输入类型:8通道电流/电压输入

满量程:-27648~27648(±10V),0~27648(0~20mA)

工作电源:24V DC

读取地址:V区寄存器

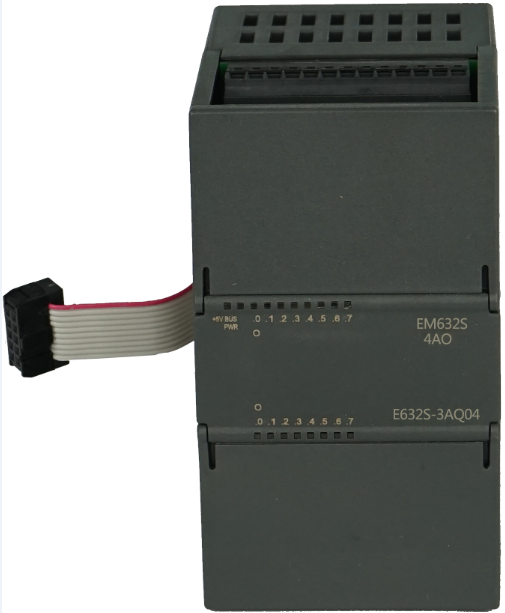

3、AU7 E632S-3AQ04  模拟量输出模块


输出类型:4通道电流/电压输出

满量程:-27648~27648(±10V),0~27648(0~10V/0~20mA)

工作电源:24V DC

读取地址:V区寄存器

4、AU7 E622S-2QR16  数字量输出模块


输出类型:16点继电器输出

额定电压:24V DC/120V AC/230V AC
