有货、有货...替换SMART200的好物分享

2021-09-13 15:10:47





一、功能简介


I66xS-EM是华茂欧特专为Smart CPU打造的机架扩展模块,通过插针方式直接扩展在Smart CPU主机后面,用于扩展主机IO容量,单个I66xS-EM扩展机架模块后面还支持最多扩展7个IM600S系列模块。
使用I66xS-EM会惊奇的发现,原来Smart主机可以扩展13个模块!
接下来我们着重介绍如何与Smart CPU搭配,从而实现惊人的扩展能力。

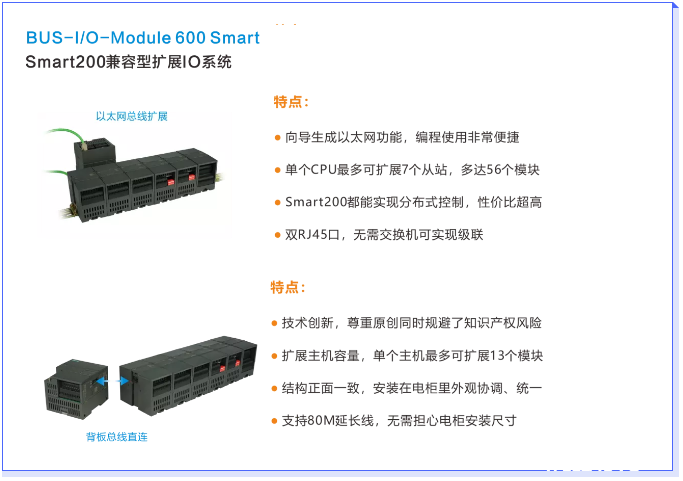

二、外观和优势

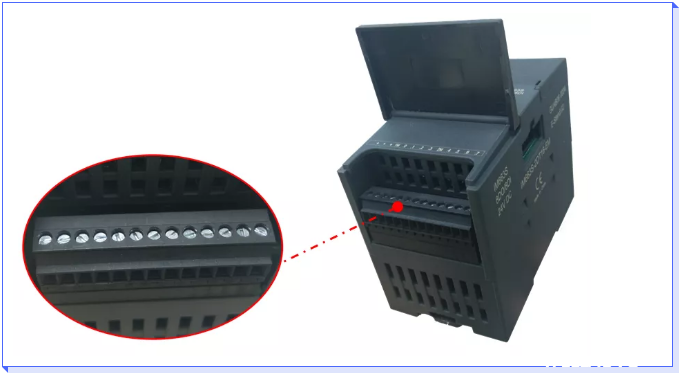

① 端子可拔,方便接线

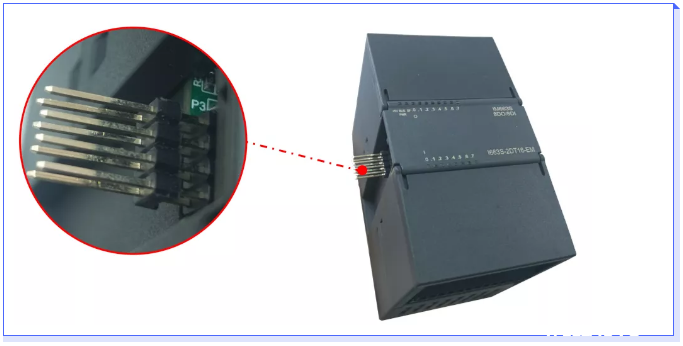

② 插针式直接扩展

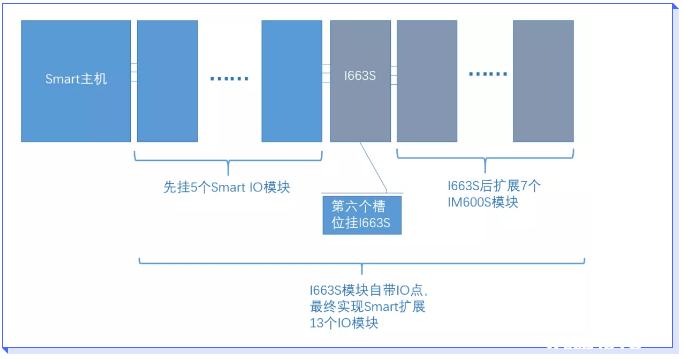

③ 实现方案



三、 使用方法

3.1 前期准备


一台装有STEP 7-MicroWIN SMART软件的电脑;
Smart主机:CPU ST40
I66xS-EM机架扩展模块:I663S-2DR16-EM

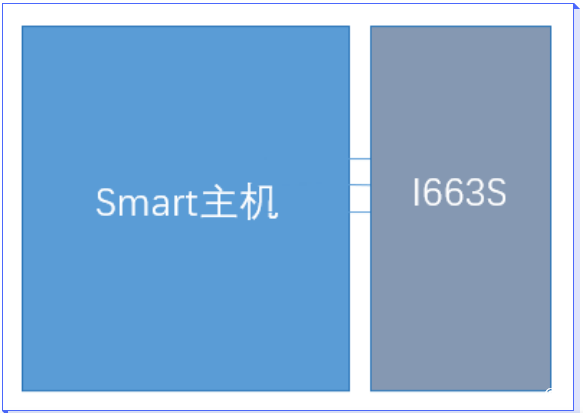

将Smart主机I663S按照以下方式进行连接:



3.2 软件组态

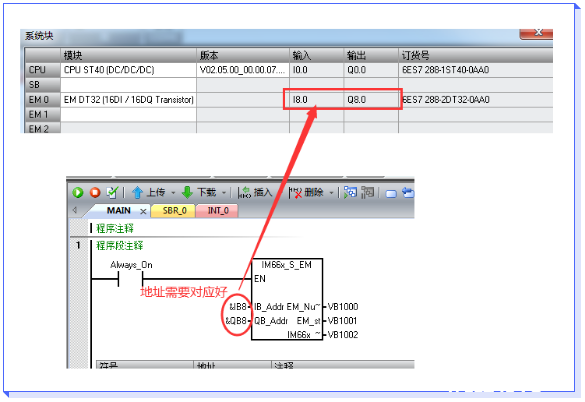

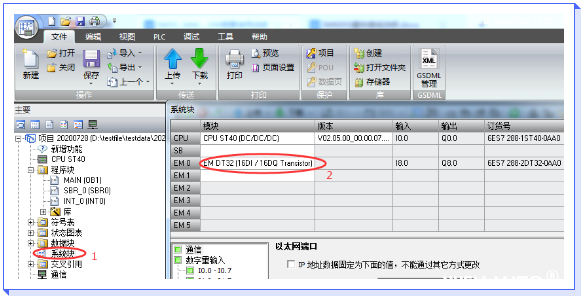

① 在STEP7-MicroWIN SMART编程软件的系统块中,EM0槽号上添加EM DT32(16DI/16DO Transistor)模块:

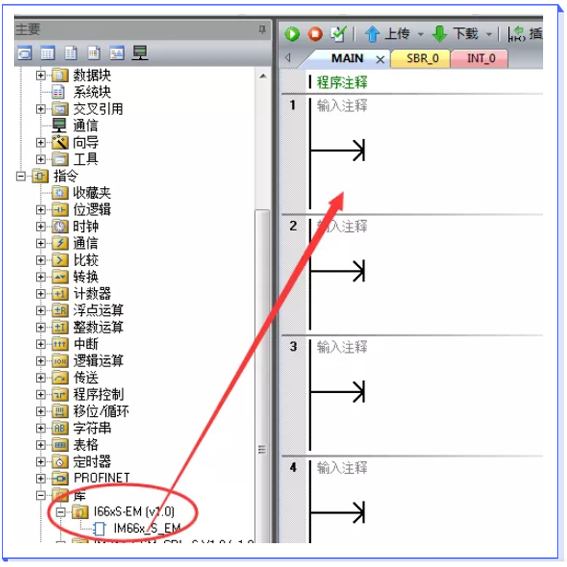

② 程序中调用IM66x-S-EM库文件:

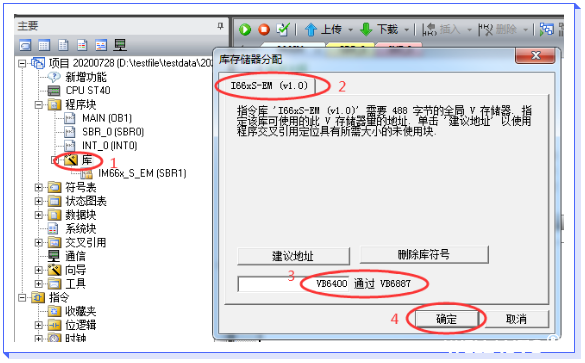

③ 分配库存储器地址:


分配好库存储器地址后,保存好工程,编译,然后将程序下载到Smart CPU后,即可进行控制。


四、附录:


实际使用IM66x-S-EM库,可根据需要来设置库存储区,此时西门子smart200CPU的V区与扩展机架IO映射关系如下:


Smart200CPU的V

扩展机架IO

V(库存储器地址数).0V(库存储器地址数+31.7)

数字量输入区(256路)

V(库存储器地址数+96.0)V(库存储器地址数+127.7)

数字量输出区(256路)

VW(库存储器地址数+32)VW(库存储器地址数+94)

模拟量输入区(32路)

VW(库存储器地址数+128)VW(库存储器地址数+190)

模拟量输出区(32路)

VB(库存储器地址数+192)VB(库存储器地址数+207)

信息区


信息区说明:


VB(库存储器地址数+192)
扩展模块数量。
VB(库存储器地址数+193)

IM66x状态显示字节。

VB(库存储器地址数+194)

0槽号模块类型。

VB(库存储器地址数+195)

1槽号模块类型。

VB(库存储器地址数+196)

2槽号模块类型。

VB(库存储器地址数+197)

3槽号模块类型。

VB(库存储器地址数+198)

4槽号模块类型。

VB(库存储器地址数+199)

5槽号模块类型。

VB(库存储器地址数+200)

6槽号模块类型。

VB(库存储器地址数+201)

7槽号模块类型。

VB(库存储器地址数+202)(库存储器地址数+207)

保留。

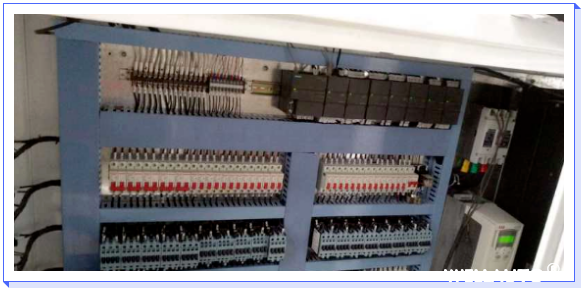

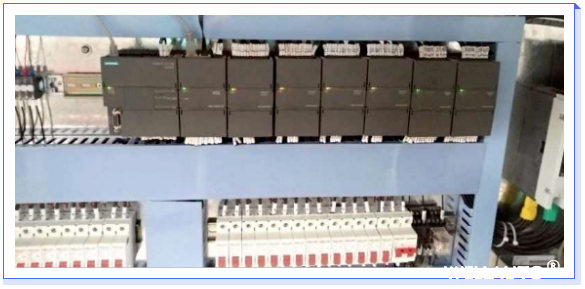

五、IM600S在水处理中的应用


图1


图2
